A szállítási magasság, amelyet a folyadékdinamika területén gyakran magasságnak neveznek, döntő paraméter a dízel árvízszabályozó szivattyúk esetében. Dízel árvízvédelmi szivattyúk szállítójaként a szállítási magasság fogalmának megértése és kommunikálása elengedhetetlen ahhoz, hogy ügyfeleink tájékozott döntéseket hozzanak árvízvédelmi igényeikkel kapcsolatban.
A szállítási magasság fogalmának megértése
A dízel árvíz-szabályozó szivattyú szállítási magassága azt a függőleges távolságot jelenti, amelyen keresztül a szivattyú képes vizet emelni a forrástól a kibocsátási pontig, valamint leküzdeni a csőrendszer súrlódási veszteségeit. Mérése méterben (m) vagy lábban (ft) történik. Ez a paraméter kulcsfontosságú meghatározója a szivattyú teljesítményének, mivel közvetlenül befolyásolja a szivattyú azon képességét, hogy hatékonyan mozgassa a vizet.
A szállítási magassághoz két fő összetevő járul hozzá: a statikus fej és a súrlódó fej. A statikus fej a vízforrás és a kiömlési pont közötti függőleges távolság. Például, ha egy elárasztott pincéből a talajszintre szivattyúzza a vizet, a pinceszint és a talaj közötti magasságkülönbség a statikus magasság.
A súrlódó fej viszont felelős a víz és a csövek belső falai közötti súrlódásból eredő energiaveszteségért, valamint az olyan szerelvények veszteségéért, mint a könyökök, szelepek és csatlakozók. A súrlódási magasság több tényezőtől függ, beleértve a cső átmérőjét, a cső hosszát, az áramlási sebességet és a cső belsejének egyenetlenségét. A nagyobb csőátmérő általában alacsonyabb súrlódási veszteséget eredményez, míg a hosszabb cső vagy a nagyobb áramlási sebesség növeli a súrlódási magasságot.
A dízel elárasztásgátló szivattyúk szállítási magasságát befolyásoló tényezők
- Szivattyú tervezése és konfigurációja: A különböző szivattyúkonstrukciók a szállítási magasság tekintetében eltérő képességekkel rendelkeznek. A dízel árvízvédelmi alkalmazásokban általánosan használt centrifugálszivattyúk a járókerék forgási energiáját a víz kinetikus energiájává, majd nyomási energiává alakítják. A járókerék kialakítása, mint például az átmérője, a lapát alakja és a lapátok száma, jelentősen befolyásolhatja a szivattyú azon képességét, hogy magas emelőmagasságot hozzon létre. A nagyobb járókerék átmérő általában lehetővé teszi a szivattyú számára, hogy magasabb szállítási magasságot hozzon létre.
- Motor teljesítmény: A szivattyút meghajtó dízelmotor biztosítja a víz felemeléséhez és mozgatásához szükséges energiát. A nagyobb teljesítményű motorok jellemzően szivattyúkat hajthatnak meg nagyobb szállítási magasság elérése érdekében. Fontos azonban megjegyezni, hogy a motor teljesítménye és a szállítási magasság közötti kapcsolat nem mindig lineáris, mivel más tényezők is szerepet játszanak, például a szivattyú hatásfoka.
- Csőrendszer: Mint korábban említettük, a csőrendszer jelentős hatással lehet a szállítási magasságra. A csövek átmérője, hossza és anyaga, valamint a szerelvények száma és típusa egyaránt befolyásolja a súrlódó fejet. A megfelelő csőméret és -szerelés kulcsfontosságú a súrlódási veszteségek minimalizálása és annak biztosítása érdekében, hogy a szivattyú elérje tervezett szállítási magasságát.
A szállítási magasság jelentősége az árvízvédelmi alkalmazásokban
Árvízvédelmi forgatókönyvek esetén a szállítási magasság határozza meg a szivattyú azon képességét, hogy a vizet elárasztott területekről biztonságos helyre tudja mozgatni. Például alacsonyan fekvő utcákkal vagy pincékkel rendelkező városi területeken megfelelő szállítási magasságú szivattyúra van szükség ahhoz, hogy a vizet a csapadéklefolyóba vagy egy magasabban fekvő ürítési pontba emeljék.
Ipari környezetben, például bányákban vagy építkezéseken a szállítási magasság még kritikusabb lehet. A bányában a víz nagy mélységben felhalmozódhat, és nagy teljesítményű, nagy szállítási magasságú árvízszabályozó szivattyú szükséges a víz felszínre szivattyúzásához. Hasonlóképpen, nagyszabású építési projektekben a szivattyúknak képesnek kell lenniük a víz különböző szintekről történő kezelésére és megfelelő helyre történő kiürítésére, gyakran nagy távolságokra és jelentős magasságokra.
Hogyan határozzuk meg a szükséges szállítási magasságot
- Az oldal értékelése: A szükséges szállítási magasság meghatározásának első lépése a szivattyú használatának helyének felmérése. Mérje meg a vízforrás és a kiömlési pont közötti függőleges távolságot. Vegye figyelembe a terület elrendezését, beleértve az akadályokat vagy a magasság változásait.
- Súrlódási veszteségek kiszámítása: A statikus magasság meghatározása után a következő lépés a súrlódási veszteségek kiszámítása a csőrendszerben. Ez megtehető bevett képletekkel vagy a csövek súrlódási veszteségtáblázataira hivatkozva. Figyelembe kell venni olyan tényezőket, mint a cső átmérője, hossza, áramlási sebessége és a szerelvények típusa.
- Biztonsági ráhagyás hozzáadása: Célszerű biztonsági ráhagyást adni a számított szállítási magassághoz, hogy figyelembe vegyék a bizonytalanságokat vagy a rendszer jövőbeni változásait. Általában 10-20%-os biztonsági ráhagyást alkalmaznak.
Dízel árvízszabályozó szivattyúink és szállítási magasságuk
Dízel árvízvédelmi szivattyúk beszállítójaként változatos szállítási magasságú termékek széles választékát kínáljuk ügyfeleink változatos igényeinek kielégítésére. Szivattyúinkat a legmagasabb szabványok szerint tervezték és gyártják, biztosítva a megbízható teljesítményt és a hosszú távú tartósságot.
Olyan alkalmazásokhoz, ahol viszonylag alacsony szállítási magasságra van szükség, mint például a kisméretű lakossági árvízvédelem vagy a könnyű ipari alkalmazások, 10-30 méteres szállítási magasságú szivattyúink vannak. Ezek a szivattyúk kompaktak, könnyen kezelhetők és kiváló ár-érték arányt kínálnak.
Igényesebb alkalmazásokhoz, mint például a nagyszabású városi árvízvédelem vagy mélységi bányák víztelenítése, nagy teljesítményű szivattyúkat kínálunk akár 100 méteres vagy annál nagyobb szállítási magassággal. Ezek a szivattyúk nagy teljesítményű dízelmotorokkal és fejlett szivattyúkialakításokkal vannak felszerelve, hogy hatékony és megbízható működést biztosítsanak még a legnehezebb körülmények között is.
Kapcsolódó árvízvédelmi termékek
Dízel árvízvédelmi szivattyúink mellett számos kapcsolódó terméket is kínálunk, amelyek növelhetik az árvízvédelmi rendszerek hatékonyságát:
- Úszó szivattyúállomás: Úszó szivattyúállomásainkat olyan elárasztott területeken való használatra tervezték, ahol a vízszint ingadozhat. Könnyen telepíthetők, és stabil platformot biztosítanak a víz szivattyúzásához.

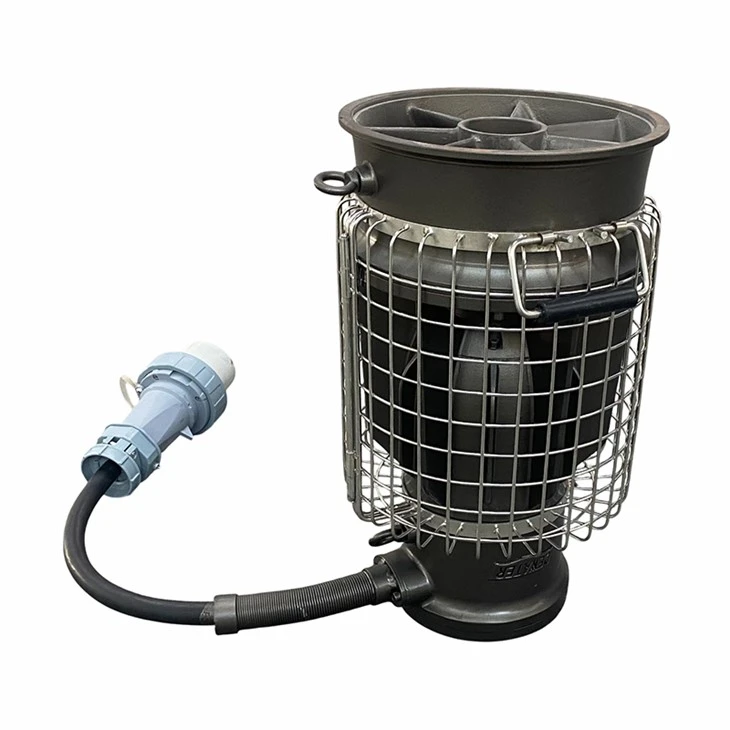

- Mobil vízelvezető szivattyú: Mobil vízelvezető szivattyúink nagymértékben hordozhatóak és gyorsan szállíthatók az árvíz helyszínére. Ideálisak vészhelyzeti árvízvédelmi helyzetekben.
- Mélygarázs vízelvezető szivattyú: Kifejezetten mélygarázsokban való használatra tervezett szivattyúk képesek megbirkózni a zárt helyekből történő vízszivattyúzás egyedi kihívásaival.
Vegye fel velünk a kapcsolatot beszerzésért és tanácsért
Ha dízel árvízvédelmi szivattyúra vagy bármely kapcsolódó termékünkre van szüksége, kérjük, vegye fel velünk a kapcsolatot beszerzés és tanácsadás céljából. Szakértői csapatunk készséggel segít Önnek kiválasztani a megfelelő szivattyút az adott alkalmazáshoz, figyelembe véve olyan tényezőket, mint a szállítási magasság, az áramlási sebesség és az üzemi feltételek. Részletes műszaki leírást, szerelési útmutatót és értékesítés utáni támogatást is tudunk nyújtani.
Hivatkozások
- Crane Company. (1988). A folyadékok áramlása szelepeken, szerelvényeken és csöveken keresztül. Műszaki Papír 410M.
- Karassik, IJ, Messina, JP, Cooper, PT és Heald, CC (2008). Szivattyú kézikönyv. McGraw – Hill.
- Tullis, JP (1989). Csővezetékek hidraulikája: szivattyúk, szelepek, kavitáció, tranziensek. John Wiley & Sons.
