Mint a vontatás nagy áramlási szivattyúk szállítója, megértem annak kritikus fontosságát, hogy pontosan mérjük ezen alapvető berendezések teljesítményét. A vontatási nagy áramlási szivattyúkat széles körben használják a különféle iparágakban, ideértve az építkezést, a bányászatot és a sürgősségi vízelvezetést, ahol képesek nagy mennyiségű folyadék hatékony mozgatására. Ebben a blogbejegyzésben megosztom néhány kulcsfontosságú módszert és megfontolást a vontató nagy áramlási szivattyú teljesítményének mérésére.
1. áramlási sebesség mérése
Az áramlási sebesség a vontató nagy áramlási szivattyú egyik legfontosabb teljesítménymutatója. Arra utal, hogy a szivattyú egy adott időszakban mozoghat. Számos módszer létezik az áramlási sebesség mérésére:
Térfogati módszer
Ez a módszer magában foglalja a vontató nagy áramlási szivattyú által szivattyúzott folyadék összegyűjtését egy ismert térfogatú tartályba egy adott időintervallumon. A tartály mennyiségének elosztásával a kitöltés idővel kiszámíthatjuk az áramlási sebességet. Például, ha egy 10 - köbméter tartályt 5 perc alatt kitöltenek, akkor az áramlási sebesség (10 \ m^{3}/5 \ min = 2 \ m^{3}/perc). Ez a módszer viszonylag egyszerű és közvetlen, de lehet, hogy nem praktikus a folyamatos hosszú távú méréseknél.
Sebesség - terület módszer
Ebben a megközelítésben a folyadék sebességét a csővezeték keresztmetszetén egy áramlási mérővel, például elektromágneses áramlási mérővel vagy Doppler áramlási mérővel mérjük. Az áramlási sebességet (q) ezután kiszámítható a (q = v \ Times a) képlet segítségével, ahol (v) a folyadék átlagos sebessége, és (a) a csővezeték kereszt -szakaszának területe. Ez a módszer jobban alkalmas a folyamatos mérésekhez, és valós időáram -adatokat tud biztosítani.
2. Fejmérés
A szivattyú feje a folyadék egység súlyánkénti energiáját képviseli, amelyet a szivattyú hozzáad a folyadékhoz. Ez annak mértéke, hogy a szivattyú azon képessége, hogy a folyadékot a gravitációval szemben felemelje, és legyőzze a csővezeték súrlódási veszteségeit.
Statikus nyomásvevő
A statikus fej a magassági különbség a szivattyú szívási és kisülési pontjai között. Mérhető egy szintmérővel vagy egy felmérési eszközzel. Például, ha a folyadékot egy olyan kútból szivattyúzzák, amely 5 méter alatt van a talajszint alatt egy tárolótartályig, amely 10 méterrel a talajszint felett van, akkor a statikus fej (10+5 = 15).
Súrlódási fej
A súrlódási fej a folyadék és a csővezeték belső felülete közötti súrlódás miatt az energiavesztés. Kiszámítható empirikus képletek, például a Darcy - Weisbach egyenlet vagy a Hazen - Williams egyenlet felhasználásával. Ezek az egyenletek olyan tényezőket vesznek figyelembe, mint a cső átmérője, hossza, érdessége és a folyadék sebessége. A gyakorlatban a súrlódási fejet úgy is meg lehet mérni, hogy összehasonlítják a nyomást a csővezeték mentén két ponton, és elszámolják az ezen pontok közötti magassági különbséget.
A szivattyú teljes feje (H) a statikus fej és a súrlódási fej összege, (h = h_ {s}+h_ {f}), ahol (h_ {s}) a statikus fej, és (h_ {f}) a súrlódási fej.
3. Teljesítményfogyasztás mérése
A vontatás nagy áramlási szivattyú energiafogyasztásának mérése elengedhetetlen az energiahatékonyság értékeléséhez. A szivattyú teljesítmény bemenete mérhető a szivattyú motor elektromos áramkörébe felszerelt teljesítménymérővel.
Tengelytengely
A tengely teljesítménye (P_ {S}) a motorból a szivattyú tengelyére továbbított teljesítmény. A motor hatékonyságát figyelembe véve kiszámítható a motorig tartó teljesítménybemenetből. A tengely teljesítményének képlete (p_ {s} = \ frac {p_ {in}} {\ eta_ {m}}), ahol (p_ {in in}) a motor teljesítménybevitele, és (\ eta_ {m}) a motor hatékonysága.
Hidraulikus teljesítmény
A hidraulikus teljesítmény (p_ {h}) az a teljesítmény, amelyet a szivattyú valójában a folyadéknak ad. Kiszámítható a (p_ {h} = \ rho g qh) képlet segítségével, ahol (\ rho) a folyadék sűrűsége, (g) a gravitáció miatti gyorsulás, (q) az áramlási sebesség, és (h) a teljes fej.
A szivattyú hatékonysága (\ eta_ {p}) ezután kiszámítható (\ eta_ {p} = \ frac {p_ {h}} {p_ {s}}), ami azt jelzi, hogy a szivattyú mennyire hatékonyan konvertálja a bemeneti teljesítményt hasznos hidraulikus teljesítménygé.
4. Kavitációs detektálás
A kavitáció olyan jelenség, amely jelentősen befolyásolhatja a vontató nagy áramlási szivattyú teljesítményét és élettartamát. Akkor fordul elő, amikor a folyadék nyomása a szivattyú szívó oldalán a folyadék gőznyomás alá esik, ami gőzbuborékok képződését okozta. Amikor ezek a buborékok összeomlanak, a szivattyú járókerék és más alkatrészek károsodását okozhatják.
Vizuális ellenőrzés
A kavitáció észlelésének egyik módja a vizuális ellenőrzés. A kavitáció gyakran látható eróziós jeleket hagy a szivattyú járókeréken és más belső felületeken. A szivattyú rendszeres szétszerelésével és ezen alkatrészek vizsgálatával azonosíthatjuk a kavitáció jelenlétét és súlyosságát.
Zaj- és rezgésfigyelés
A kavitációt a megnövekedett zaj- és rezgési szintek is kísérik. A rezgésérzékelők és a zajdetektorok telepítésével a szivattyúra, ezeket a paramétereket valós időben figyelhetjük. A zaj és a rezgés növekedése jelezheti a kavitáció kialakulását, lehetővé téve számunkra, hogy korrekciós intézkedéseket tegyünk, mielőtt jelentős károsodás következik be.
5. Alkalmazások és megfontolások

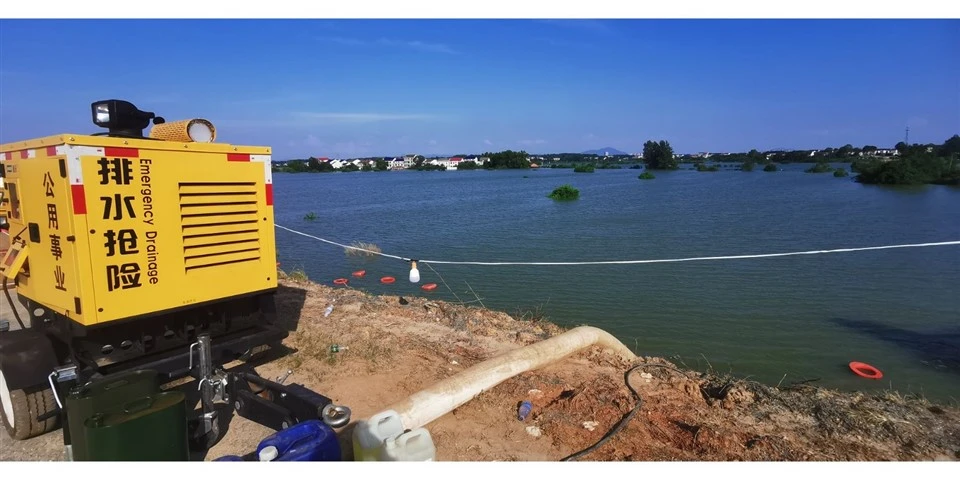

A vontatás nagy áramlási szivattyúk széles körű alkalmazással rendelkeznek, példáulMobil szivattyú állomás a kerekekensürgősségi árvízellenőrzéshez ésFöldalatti keskeny helyiség -vízelvezetés- A szivattyúk teljesítményének mérésekor a különböző alkalmazásokban meg kell vizsgálnunk az egyes alkalmazások konkrét követelményeit és feltételeit.
Például a vészhelyzeti vízelvezető alkalmazásokban a szivattyúnak képesnek kell lennie arra, hogy gyorsan elinduljon és magas áramlási sebességgel működjön viszonylag rövid ideig. Ilyen esetekben a hangsúly a szivattyú azon képességének mérésére lehet, hogy a szükséges áramlási sebességet és rövid távú teljesítmény stabilitását elérje.
Hosszú távú ipari alkalmazásokban, mint például a folyamatos folyadékátvitel egy bányászati művelet során, a hangsúly a szivattyú energiahatékonyságára és a hosszú távú megbízhatóságra helyezkedik el. A rendszeres teljesítménymérések elősegíthetik a teljesítmény romlásának azonosítását az idő múlásával, és időben az ütemezés és a javítások ütemezése.
6. Lépjen kapcsolatba vásárlásra és konzultációra
Ha érdekli a miVontató nagy áramlási szivattyúVagy bármilyen kérdése van a szivattyú teljesítményének mérésével kapcsolatban, kérjük, vegye fel velünk a kapcsolatot. Szakértői csoportunk készen áll arra, hogy részletes termékinformációkat, technikai támogatást és segítséget nyújtson Önnek a megfelelő szivattyú kiválasztásához az Ön alkalmazásához.
